Escaneamento 3D Industrial para Levantamento de Plantas, Estruturas e Instalações
O escaneamento 3D industrial é utilizado para registrar digitalmente plantas, estruturas, tubulações, equipamentos e instalações existentes, criando uma base tridimensional que pode apoiar projetos de engenharia, retrofit, ampliação, manutenção e documentação As Built.
Em ambientes industriais, onde diferentes sistemas ocupam o mesmo espaço e muitas vezes a documentação existente não representa integralmente a condição atual da planta, o levantamento tridimensional permite registrar a geometria encontrada em campo e transformá-la em uma nuvem de pontos que pode servir de referência para CAD, BIM, Revit e outros fluxos de engenharia.
A LIDAR Topografia utiliza o escaneamento como parte de uma estratégia de levantamento técnico voltada principalmente a aplicações industriais e de engenharia. Para compreender a tecnologia empregada nesse processo, o conteúdo sobre Laser Scanner 3D apresenta como ocorre a captura tridimensional de estruturas e ambientes.
Para que serve o Escaneamento 3D Industrial?
O objetivo do escaneamento industrial não é apenas produzir uma representação visual do ambiente. O levantamento busca registrar informações geométricas que possam ser utilizadas posteriormente por engenheiros, projetistas, arquitetos, equipes de manutenção e profissionais responsáveis pela atualização das instalações.
Entre as principais aplicações estão:
- levantamento cadastral de plantas industriais;
- documentação As Built;
- levantamento de tubulações;
- cadastro de equipamentos;
- levantamento de estruturas metálicas;
- retrofit de instalações;
- ampliação de plantas existentes;
- alterações de layout;
- planejamento de novas instalações;
- compatibilização de projetos;
- análise de interferências;
- geração de bases para BIM e Revit;
- apoio a processos de engenharia reversa.
Esse direcionamento diferencia o escaneamento industrial de aplicações voltadas exclusivamente à digitalização de pequenos objetos, prototipagem ou impressão 3D.
Como funciona o Escaneamento 3D em uma planta industrial?
O levantamento é realizado a partir de diferentes posições de captura distribuídas pelo ambiente. O equipamento registra as superfícies visíveis e produz uma grande quantidade de pontos com informações espaciais.
Posteriormente, essas diferentes estações são processadas e integradas, permitindo formar uma representação tridimensional mais ampla da instalação.
O processo pode ser estruturado em etapas.
Planejamento do levantamento
Antes da captura são analisadas as características da planta, o objetivo do projeto e os entregáveis necessários.
Entre os aspectos considerados estão:
- dimensão da área;
- quantidade de ambientes;
- presença de equipamentos e tubulações;
- acessibilidade;
- áreas de circulação restrita;
- necessidade de georreferenciamento;
- nível de detalhamento esperado;
- finalidade técnica do levantamento.
Essa análise permite definir a distribuição das estações e a metodologia adequada ao projeto.
Captura em campo

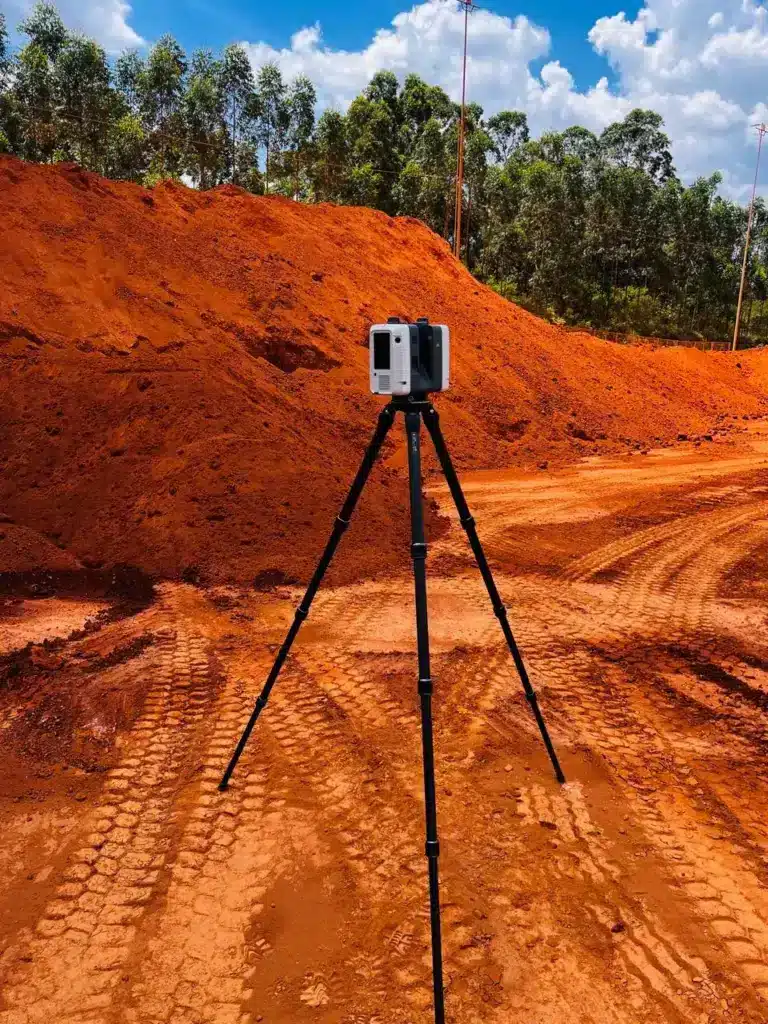

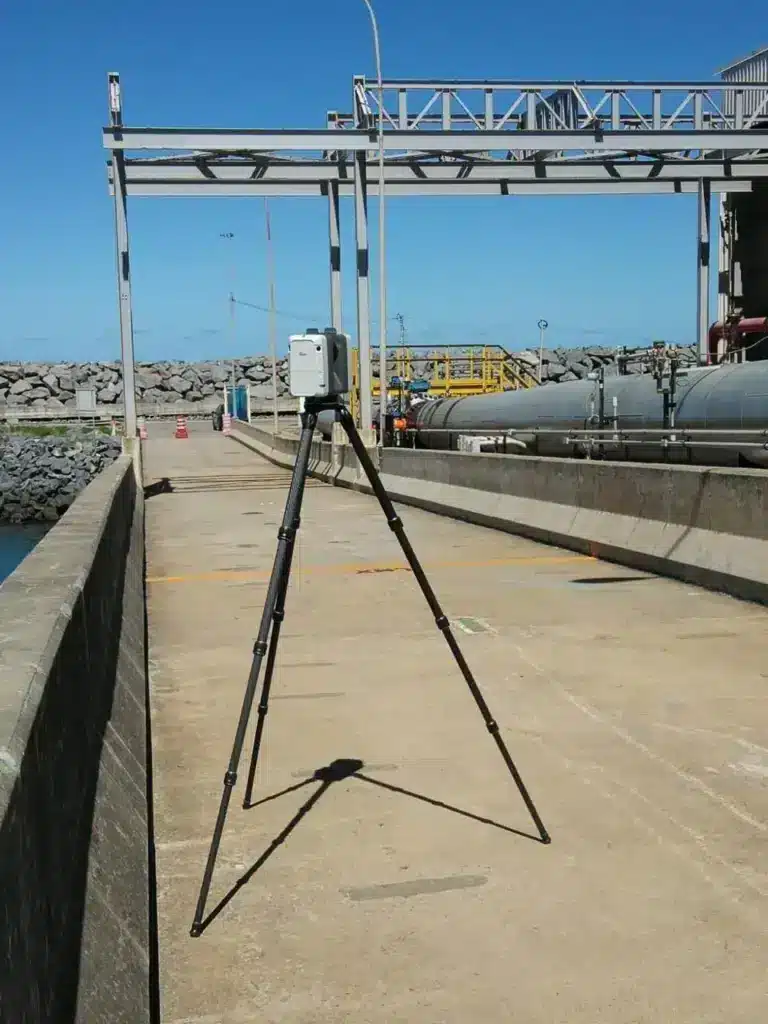

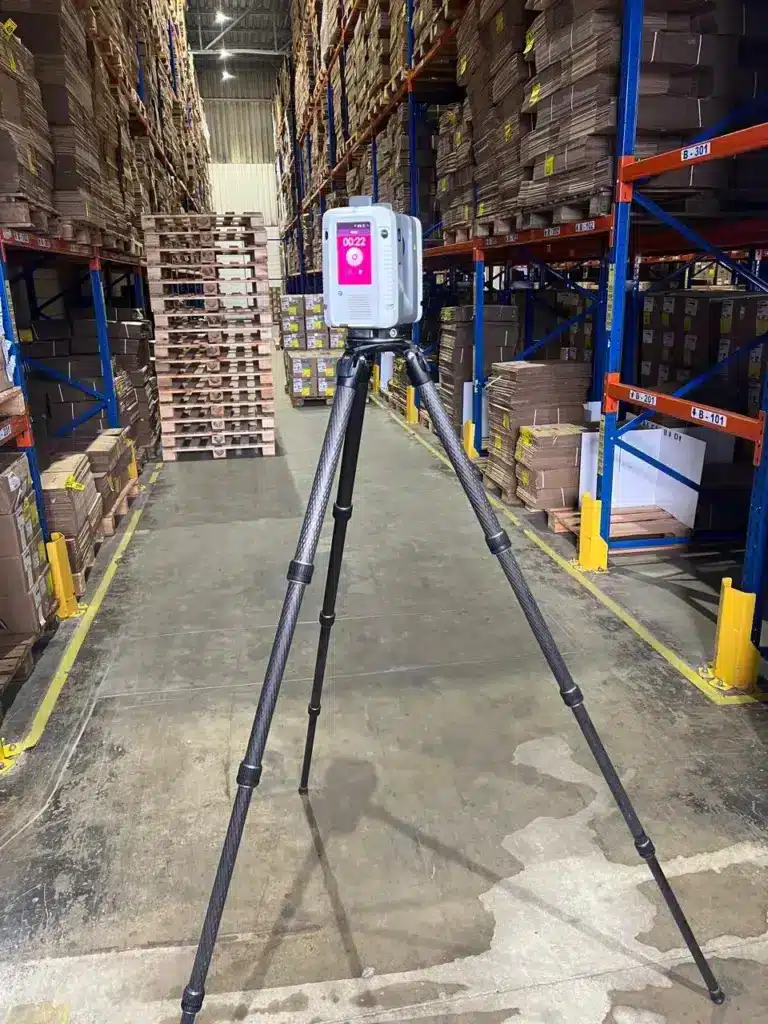

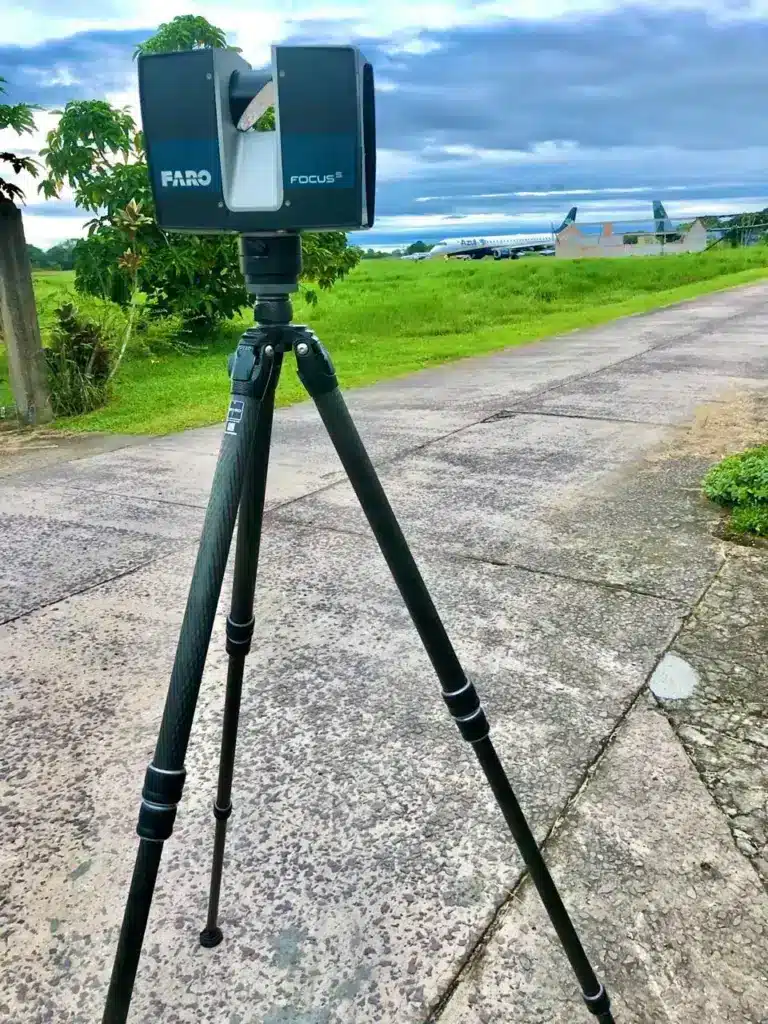

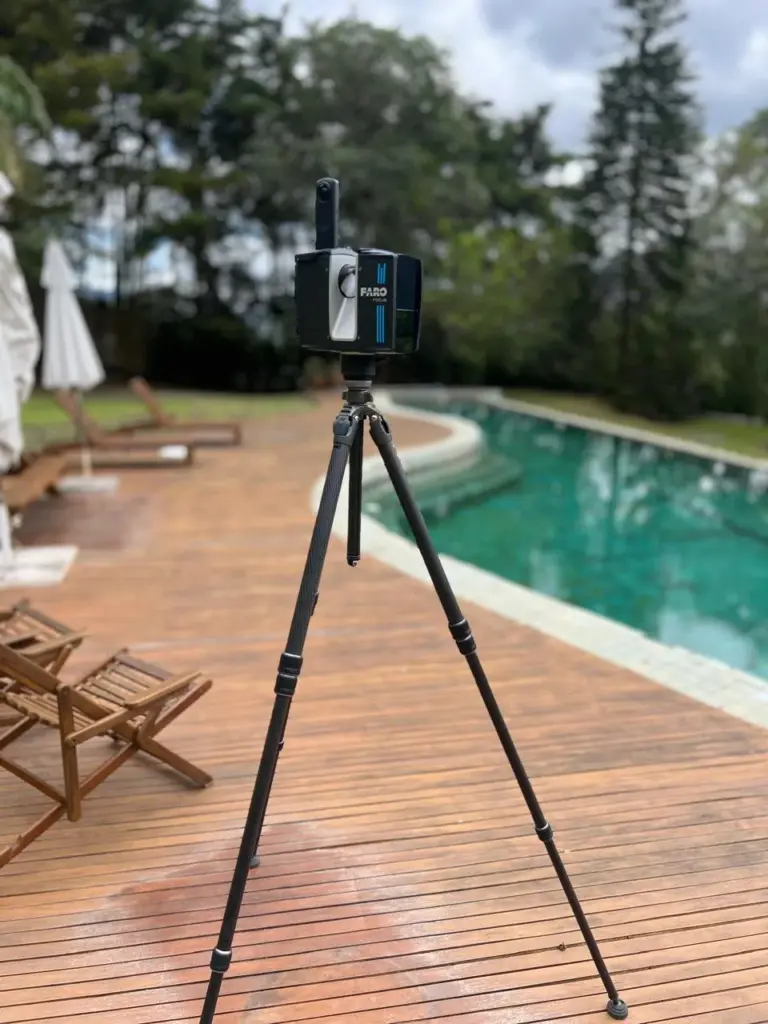

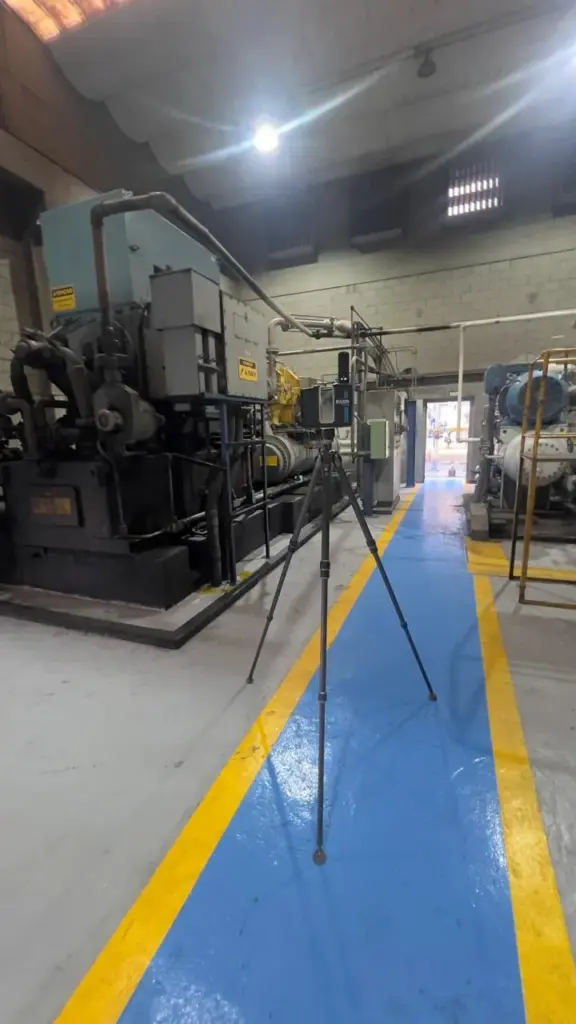

O Laser Scanner 3D é posicionado em pontos estratégicos para registrar estruturas, instalações e equipamentos.
Em ambientes industriais mais complexos, são realizadas diferentes estações para diminuir zonas sem informação e aumentar a cobertura do levantamento.
Registro e processamento
As capturas realizadas em campo são posteriormente integradas para formar uma nuvem de pontos consolidada.
Nessa etapa também podem ser executados procedimentos de controle, organização dos dados e associação a referências topográficas quando isso fizer parte do escopo.
Preparação dos entregáveis
A nuvem de pontos pode ser utilizada diretamente ou servir de base para desenvolvimento de outros materiais técnicos, conforme o objetivo do contratante.
Nuvem de pontos aplicada à indústria
A nuvem de pontos é um dos principais produtos do escaneamento 3D industrial.
Ela reproduz digitalmente a condição encontrada no momento do levantamento e permite consultar geometrias, posições relativas, estruturas e interferências existentes.
Um fluxo de trabalho pode seguir a sequência:
Captura em campo → Registro das estações → Nuvem de pontos → Processamento → CAD, BIM, Revit ou documentação As Built
A nuvem também pode ser reutilizada em diferentes etapas do projeto, reduzindo a necessidade de retornar ao local exclusivamente para consultar determinadas características geométricas já registradas.
Para projetos nos quais o objetivo é documentar de maneira mais ampla edificações ou instalações existentes, o Escaneamento 3D apresenta outras aplicações da captura tridimensional.
Escaneamento 3D Industrial para As Built
Uma das principais aplicações em ambientes industriais é a documentação As Built.
Ao longo da operação de uma indústria, ampliações, substituições de equipamentos, novas linhas, alterações de tubulação e modificações estruturais podem fazer com que plantas antigas deixem de representar com fidelidade a configuração existente.
O escaneamento permite registrar essa condição atual para apoiar a atualização de:
- plantas;
- cortes;
- elevações;
- estruturas;
- instalações;
- equipamentos;
- tubulações;
- layouts;
- modelos BIM.
Esse tipo de levantamento é especialmente relevante antes de reformas, expansões e projetos que dependem da compreensão da instalação existente.
Levantamento de tubulações com Escaneamento 3D
Plantas industriais podem possuir redes extensas de tubulações, suportes, válvulas, equipamentos e demais elementos ocupando espaços reduzidos.
O escaneamento 3D permite registrar esse conjunto de elementos e gerar uma base tridimensional que pode apoiar estudos de alteração, expansão e compatibilização.
Entre as possíveis aplicações estão:
- cadastro de linhas existentes;
- planejamento de novas tubulações;
- análise espacial;
- atualização de documentação;
- planejamento de retrofit;
- verificação de interferências entre sistemas.
Escaneamento 3D para retrofit industrial
Projetos de retrofit normalmente precisam lidar com estruturas e instalações já existentes.
Antes de desenvolver uma modificação, é necessário compreender o espaço disponível e a relação entre equipamentos, estruturas, tubulações e demais sistemas instalados.
O escaneamento cria uma base digital da condição atual, que pode ser utilizada no planejamento de novos componentes e na compatibilização com o ambiente existente.
Isso pode ser aplicado em projetos de:
- modernização de plantas;
- substituição de equipamentos;
- alteração de linhas produtivas;
- ampliação de instalações;
- novas estruturas;
- reorganização de layouts.
Escaneamento 3D para Engenharia Industrial
A informação levantada em campo pode ser utilizada por diferentes disciplinas de engenharia.
Dependendo do projeto, os dados podem apoiar trabalhos relacionados a:
- engenharia civil;
- engenharia mecânica;
- engenharia de instalações;
- engenharia industrial;
- arquitetura industrial;
- planejamento de manutenção;
- desenvolvimento de projetos;
- documentação cadastral.
Quando a finalidade exige avaliação específica de estruturas ou instalações existentes, o Escaneamento 3D para Inspeção Técnica pode complementar o entendimento sobre essa aplicação.
Escaneamento 3D Industrial e BIM
A nuvem de pontos pode servir como referência para processos de Scan to BIM, permitindo que a condição existente seja utilizada como base para desenvolvimento de modelos digitais.
Esse fluxo pode ser aplicado em:
- documentação de plantas existentes;
- retrofit;
- modelagem de instalações;
- desenvolvimento de projetos;
- atualização cadastral;
- compatibilização;
- planejamento de intervenções.
O modelo BIM não é gerado automaticamente pelo escaneamento. A nuvem de pontos fornece a base geométrica que posteriormente pode ser interpretada e modelada conforme os requisitos do projeto.
Escaneamento 3D Industrial e Revit
Dados provenientes do levantamento podem ser utilizados como referência em ambientes como o Autodesk Revit.
Essa aplicação é útil principalmente quando a empresa precisa desenvolver um modelo da condição existente antes de iniciar reformas, ampliações ou novos projetos.
Dependendo do escopo, o processo pode envolver:
Escaneamento → Nuvem de pontos → Processamento → Modelagem no Revit
O nível de detalhamento do modelo deve ser definido conforme a finalidade do projeto.
Quais entregáveis podem ser gerados?
Os entregáveis dependem do escopo contratado e da utilização que será feita dos dados.
Entre os materiais que podem ser produzidos estão:
- nuvem de pontos;
- plantas;
- cortes;
- elevações;
- desenhos CAD;
- modelos tridimensionais;
- modelos Revit;
- modelos BIM;
- documentação cadastral;
- arquivos para integração com softwares técnicos.
Entre os formatos que podem fazer parte do processo estão E57, RCP/RCS, LAS/LAZ quando aplicável, DWG, DXF, RVT, IFC e OBJ, conforme os requisitos definidos para cada projeto. A necessidade de apresentar os entregáveis de maneira clara é destacada no relatório técnico encaminhado pelo cliente.
Metodologia aplicada ao Escaneamento 3D Industrial
Um serviço industrial precisa considerar mais do que a captura propriamente dita.
O fluxo técnico pode envolver:
1. Análise do projeto
Definição de área, objetivo, acessibilidade, precisão necessária e entregáveis.
2. Planejamento de campo
Definição das posições de captura e das condições necessárias para realizar o levantamento.
3. Captura tridimensional
Registro dos ambientes, estruturas, equipamentos e instalações com Laser Scanner 3D.
4. Registro das estações
Integração das diferentes capturas realizadas em campo.
5. Georreferenciamento
Integração com referências topográficas ou coordenadas quando previsto no projeto.
6. Processamento
Organização e tratamento da nuvem de pontos para utilização posterior.
7. Entrega
Disponibilização dos arquivos e materiais definidos no escopo.
Esse fluxo está alinhado à metodologia técnica indicada no diagnóstico encaminhado pelo próprio cliente.
Qual é a precisão do Escaneamento 3D Industrial?
Não existe uma única precisão aplicável a todos os projetos.
O resultado depende de fatores como:
- equipamento utilizado;
- distância dos elementos levantados;
- resolução configurada;
- quantidade e distribuição das estações;
- características do ambiente;
- metodologia de registro;
- georreferenciamento;
- requisitos técnicos do projeto.
Por esse motivo, é mais adequado definir precisão e tolerâncias de acordo com cada levantamento do que utilizar afirmações absolutas como “erro zero” ou “precisão milimétrica” para qualquer situação. Essa mesma cautela técnica foi apontada na análise realizada pelo cliente.
Quando utilizar Escaneamento 3D em uma indústria?
A tecnologia pode ser considerada quando existe necessidade de registrar uma instalação existente antes de desenvolver alguma intervenção.
Alguns exemplos são:
- reforma de uma unidade;
- ampliação de uma planta;
- implantação de novos equipamentos;
- alteração de layout;
- atualização de documentação;
- levantamento de estruturas existentes;
- planejamento de novas tubulações;
- retrofit;
- desenvolvimento de modelo BIM;
- levantamento As Built;
- engenharia reversa.
Escaneamento 3D Industrial substitui medições convencionais?
Não necessariamente.
Cada metodologia possui características próprias e pode ser utilizada de forma isolada ou complementar.
Em determinados projetos, o Laser Scanner pode ser integrado à topografia convencional, GNSS ou outras técnicas de levantamento, dependendo do objetivo, da referência espacial necessária e dos entregáveis previstos.
Perguntas frequentes sobre Escaneamento 3D Industrial
O que é Escaneamento 3D Industrial?
O Escaneamento 3D Industrial é um levantamento tridimensional utilizado para registrar digitalmente plantas, estruturas, equipamentos, tubulações e instalações existentes.
Para que serve o Escaneamento 3D em uma indústria?
O levantamento pode apoiar documentação As Built, retrofit, alterações de layout, ampliação de plantas, cadastro de equipamentos, levantamento de tubulações e desenvolvimento de projetos.
É possível gerar uma nuvem de pontos de uma planta industrial?
Sim. A nuvem de pontos é um dos principais produtos do levantamento e representa tridimensionalmente a condição registrada em campo.
O Escaneamento 3D Industrial pode ser utilizado em BIM?
Sim. A nuvem de pontos pode servir como referência para modelagem BIM e processos de Scan to BIM, conforme o escopo e os requisitos do projeto.
É possível utilizar os dados no Revit?
Sim. A nuvem de pontos pode ser utilizada como referência em fluxos de modelagem no Revit.
O Escaneamento 3D pode ser utilizado para As Built?
Sim. O levantamento pode registrar a condição existente de estruturas, equipamentos e instalações para apoiar documentação As Built.
É preciso interromper uma planta industrial para realizar o levantamento?
Isso depende das características da área, das regras de segurança, das condições operacionais e do escopo do projeto. A metodologia de campo deve ser definida considerando as condições específicas da instalação.
Quanto custa um Escaneamento 3D Industrial?
O valor varia conforme área, complexidade, localização, quantidade de estações, precisão requerida, necessidade de georreferenciamento, processamento e entregáveis solicitados.
Escaneamento 3D Industrial com a LIDAR Topografia
O Escaneamento 3D Industrial permite documentar digitalmente estruturas e instalações existentes e transformar os dados coletados em informações utilizáveis por equipes de engenharia, projeto, manutenção e planejamento.
A estratégia definida pela LIDAR Topografia coloca Escaneamento 3D e Laser Scanner 3D como sua principal frente de atuação nacional, com aplicações voltadas à indústria, engenharia, BIM, As Built e nuvens de pontos.
Para definir o levantamento, é importante informar a localização, características da planta, objetivo do serviço, área aproximada, precisão necessária e entregáveis esperados. A partir dessas informações, o escopo técnico pode ser estruturado conforme as necessidades do projeto.
