Escaneamento 3D para Engenharia, Projetos, Retrofit e Documentação Técnica

O escaneamento 3D para engenharia é utilizado para registrar digitalmente edificações, estruturas, instalações, equipamentos e ambientes existentes, criando uma base tridimensional que pode apoiar diferentes etapas de projeto.

A partir da captura em campo, são gerados dados que podem ser processados em nuvens de pontos, plantas, cortes, elevações, modelos digitais e bases para CAD, BIM e Revit.

Na LIDAR Topografia, essa aplicação está direcionada principalmente a projetos de engenharia civil, industrial, mecânica, arquitetura, retrofit, documentação As Built e compatibilização de instalações. Para compreender a tecnologia empregada nesse processo, o conteúdo sobre Laser Scanner 3D apresenta como ocorre a captura tridimensional da condição existente.

Para que serve o Escaneamento 3D na Engenharia?

O escaneamento 3D pode ser utilizado sempre que um projeto depende do conhecimento detalhado da condição existente.

Entre as principais aplicações estão:

• levantamento cadastral;
• documentação As Built;
• retrofit;
• reforma e ampliação;
• compatibilização de projetos;
• análise de interferências;
• levantamento de estruturas;
• cadastro de instalações;
• levantamento de tubulações;
• atualização de plantas;
• desenvolvimento de modelos BIM;
• apoio à engenharia reversa.

O objetivo não é apenas gerar uma representação visual, mas criar uma base técnica que possa ser utilizada por engenheiros, projetistas, arquitetos e equipes responsáveis pela execução ou atualização do projeto.

Como funciona o Escaneamento 3D para Engenharia?

O processo é realizado a partir da captura tridimensional de superfícies e elementos existentes.

O equipamento é posicionado em diferentes pontos do ambiente e registra informações espaciais que posteriormente são processadas e integradas.

O fluxo pode ser dividido em etapas.

Planejamento do levantamento

Antes da captura são avaliados:

• objetivo do projeto;
• extensão da área;
• características do ambiente;
• acessibilidade;
• precisão requerida;
• nível de detalhamento;
• necessidade de georreferenciamento;
• entregáveis necessários.

Essa etapa permite definir a metodologia mais adequada para o levantamento.

Captura em campo

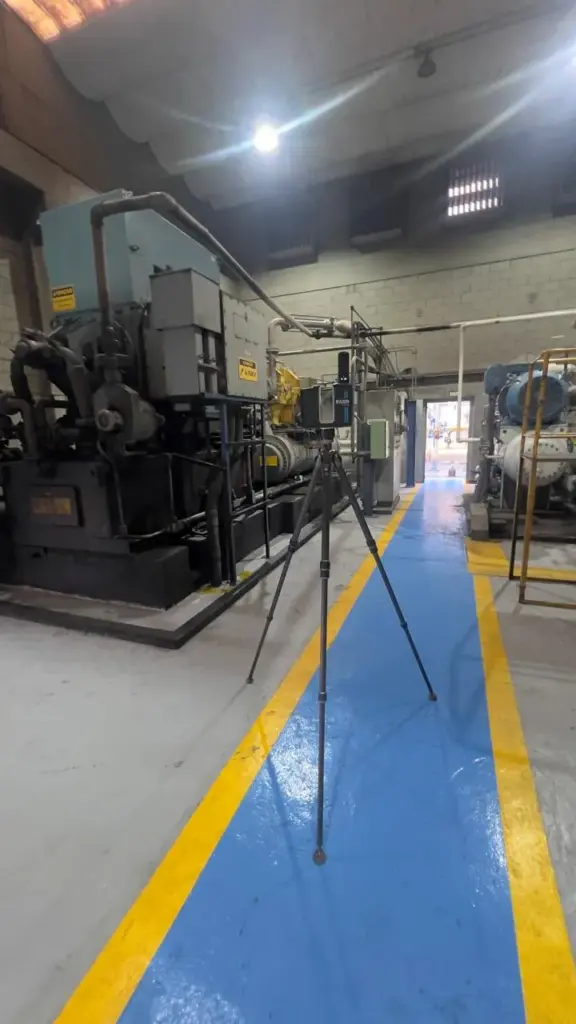

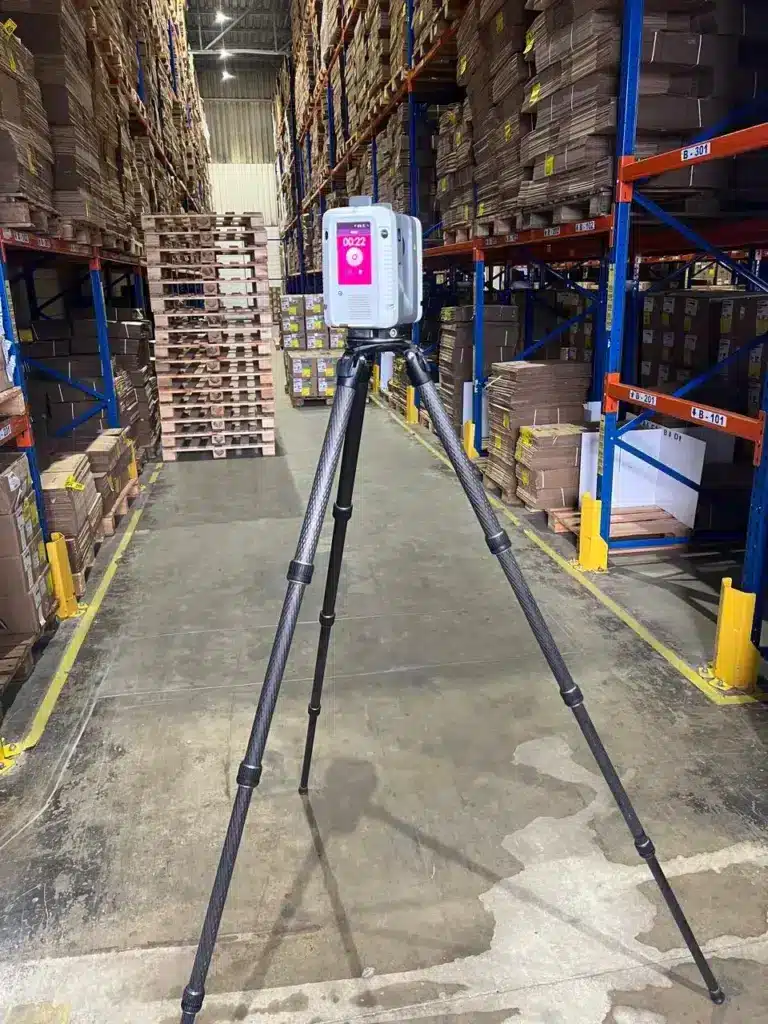

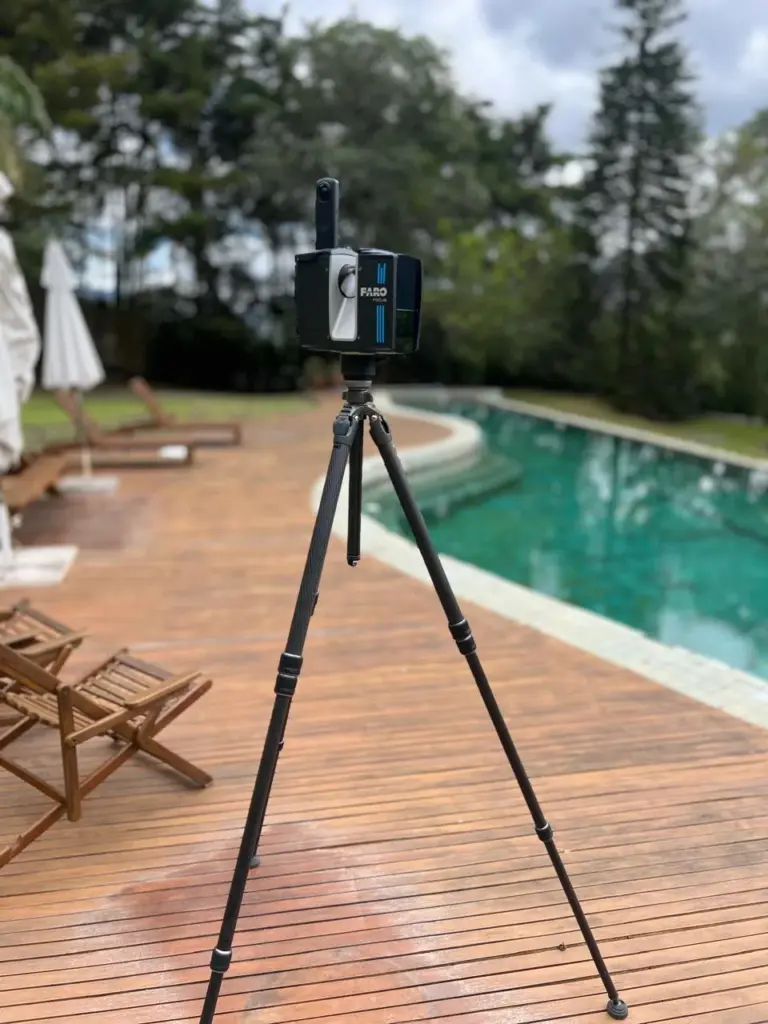

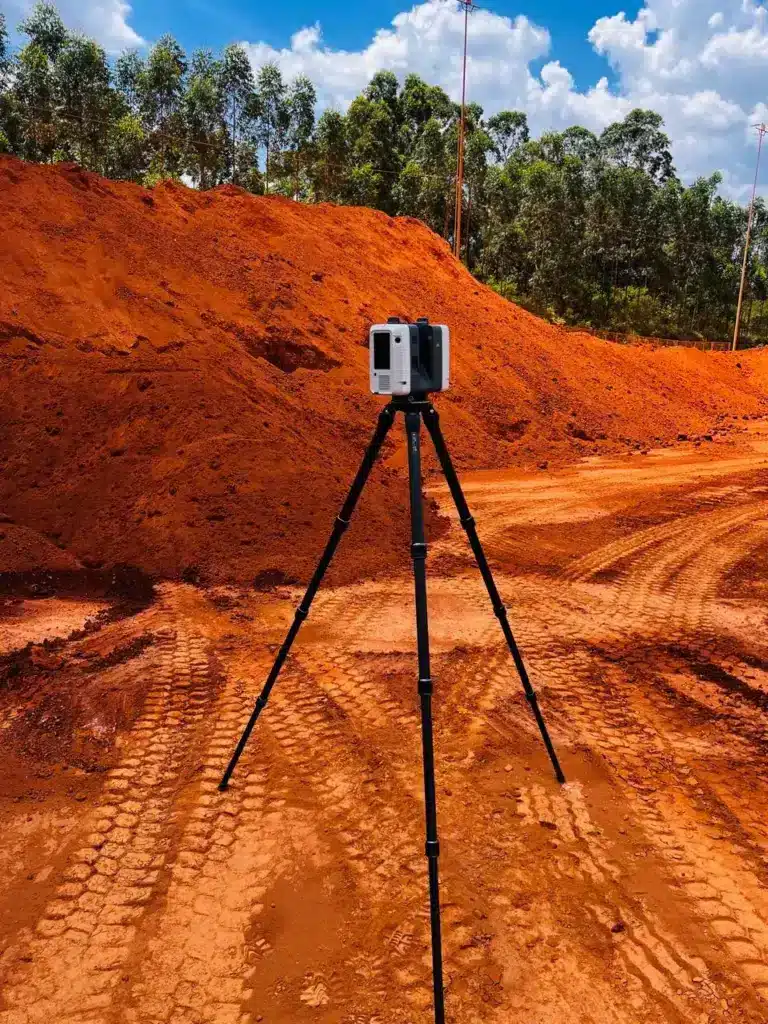

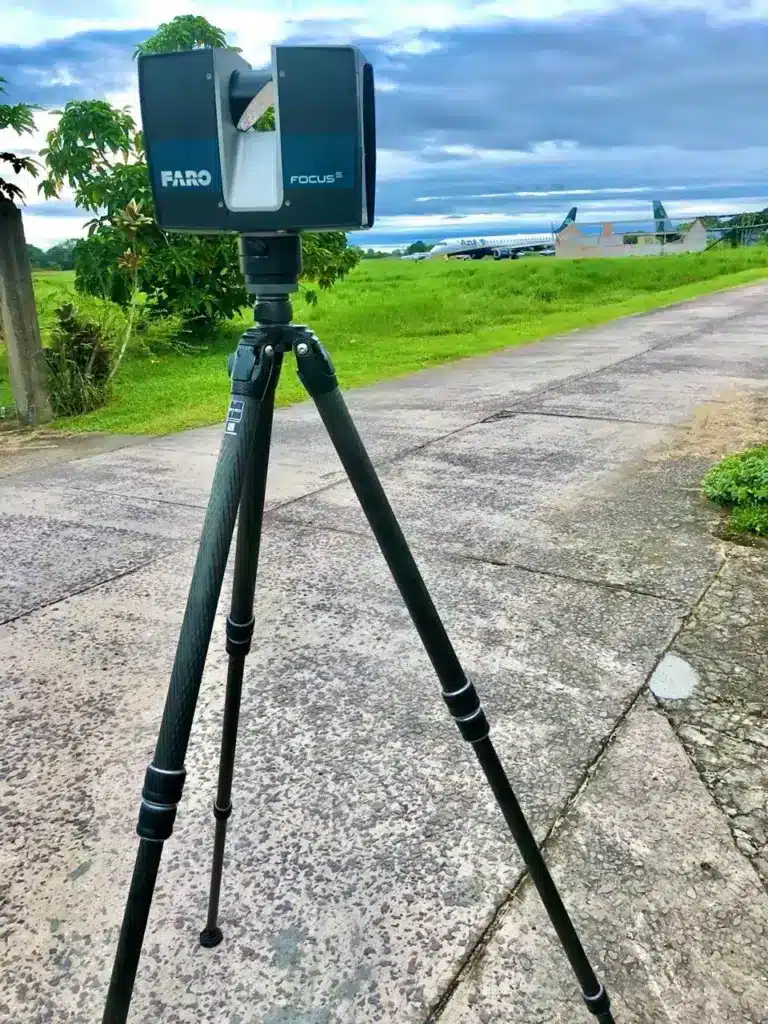

O Laser Scanner 3D registra superfícies, estruturas, equipamentos e instalações existentes.

Em áreas mais complexas, são realizadas diversas estações para ampliar a cobertura do levantamento e reduzir áreas sem informação.

Registro das estações

As diferentes capturas são posteriormente integradas para formar uma nuvem de pontos consolidada.

Processamento dos dados

Após o levantamento, os dados são organizados e preparados para utilização técnica.

Dependendo do escopo, podem servir como base para:

• plantas;
• cortes;
• elevações;
• desenhos CAD;
• modelos tridimensionais;
• BIM;
• Revit;
• documentação cadastral;
• análises espaciais.

Nuvem de pontos aplicada a projetos de engenharia

A nuvem de pontos é um dos principais produtos do escaneamento 3D.

Ela representa digitalmente a condição encontrada em campo e permite que equipes técnicas visualizem e utilizem a geometria existente durante o desenvolvimento do projeto.

Um fluxo típico pode seguir a sequência:

Captura → Registro → Georreferenciamento → Nuvem de pontos → CAD, BIM ou modelo digital

Essa base pode ser especialmente útil quando desenhos antigos estão desatualizados, incompletos ou não representam integralmente a situação existente.

Escaneamento 3D para levantamento As Built

Em projetos de engenharia, a documentação As Built é uma das aplicações mais relevantes do escaneamento.

Ela permite registrar a configuração existente de edificações, estruturas e instalações para apoiar atualização de documentação e desenvolvimento de novos projetos.

O levantamento pode envolver:

• estruturas;
• fachadas;
• tubulações;
• equipamentos;
• instalações;
• layouts;
• edificações;
• áreas técnicas.

Para aplicações mais voltadas ao ambiente industrial, o conteúdo sobre Escaneamento 3D Industrial aprofunda o uso da tecnologia em plantas, tubulações, estruturas e equipamentos.

Escaneamento 3D para retrofit e reformas

Projetos de retrofit e reforma exigem conhecimento detalhado do ambiente existente antes da intervenção.

O escaneamento 3D pode fornecer uma base digital para:

• estudo de alterações;
• planejamento de novas instalações;
• avaliação de interferências;
• compatibilização;
• atualização de layout;
• desenvolvimento de novos projetos sobre estruturas existentes.

Isso reduz a dependência de levantamentos fragmentados e permite que diferentes disciplinas trabalhem sobre uma base comum.

Escaneamento 3D para estruturas existentes

Estruturas metálicas, edificações, suportes, elementos de concreto e outros componentes podem ser registrados tridimensionalmente para apoiar análises e projetos.

O levantamento pode auxiliar em:

• documentação cadastral;
• atualização de desenhos;
• planejamento de intervenção;
• retrofit;
• ampliação;
• integração com novos elementos;
• estudos de compatibilidade geométrica.

Quando o objetivo envolve uma avaliação mais específica da condição existente, o Escaneamento 3D para Inspeção Técnica pode complementar esse tipo de aplicação.

Escaneamento 3D e BIM na Engenharia

A nuvem de pontos pode ser utilizada como referência em processos de Scan to BIM.

Nesse fluxo, a condição existente é capturada em campo e posteriormente transformada em uma base para desenvolvimento de modelos digitais.

Entre as aplicações estão:

• modelagem de edificações existentes;
• retrofit;
• atualização cadastral;
• compatibilização;
• planejamento de intervenções;
• documentação técnica.

O nível de desenvolvimento do modelo depende do escopo e dos requisitos definidos para o projeto.

Escaneamento 3D e Revit

Os dados obtidos pelo escaneamento podem servir como referência em softwares como o Autodesk Revit.

Essa integração é útil em projetos nos quais é necessário modelar a condição existente antes de desenvolver reformas, ampliações ou novas instalações.

O fluxo pode seguir:

Escaneamento → Nuvem de pontos → Processamento → Modelagem no Revit

O escaneamento não substitui automaticamente a modelagem. Ele fornece a base geométrica que posteriormente pode ser interpretada e convertida em elementos do projeto.

Escaneamento 3D para Engenharia Reversa

Em determinadas aplicações, o levantamento tridimensional pode ser utilizado como referência para processos de engenharia reversa.

Isso pode acontecer quando é necessário documentar geometricamente uma estrutura, equipamento ou componente existente para apoiar:

• reconstrução de desenhos;
• atualização de documentação;
• estudo de adaptações;
• desenvolvimento de peças;
• integração com novos sistemas;
• análise dimensional.

O escaneamento fornece a base espacial necessária para que a equipe técnica desenvolva as etapas posteriores do processo.

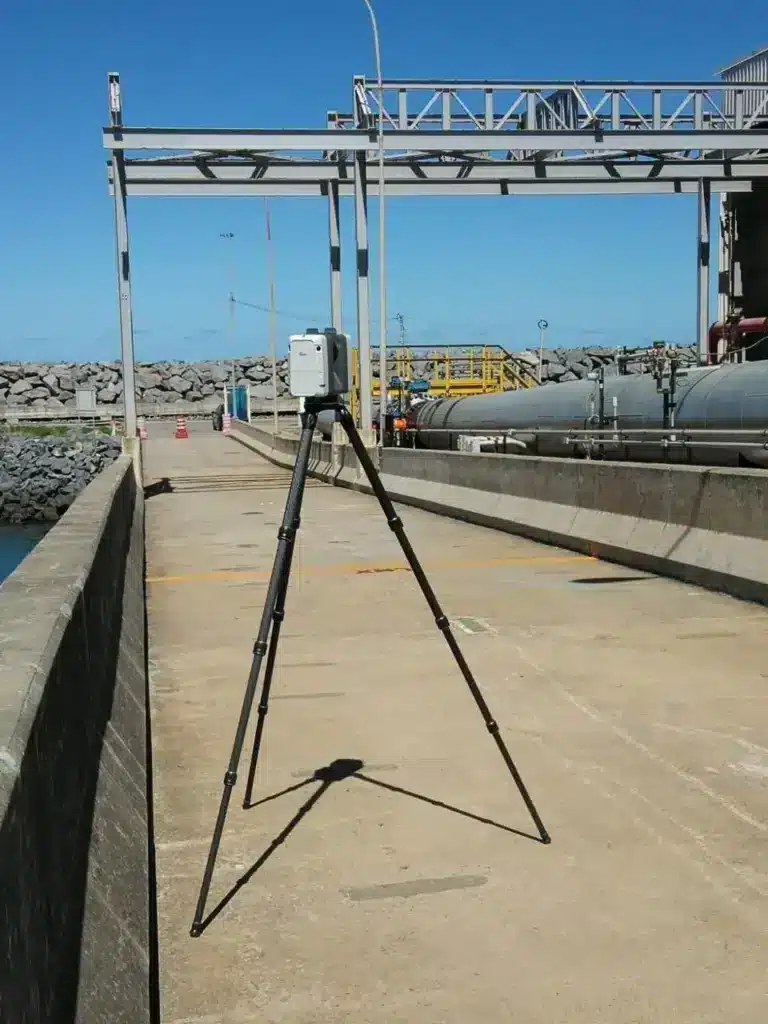

Escaneamento 3D para tubulações e instalações

Tubulações, suportes, válvulas e sistemas instalados podem ocupar ambientes com geometrias complexas.

O levantamento 3D permite registrar esses elementos e gerar uma base que pode apoiar:

• planejamento de novas linhas;
• alteração de instalações;
• análise de interferências;
• atualização cadastral;
• retrofit;
• compatibilização de sistemas.

Quais entregáveis podem ser gerados?

Os entregáveis dependem do objetivo e do escopo do projeto.

Entre os materiais que podem ser produzidos estão:

• nuvem de pontos;
• plantas;
• cortes;
• elevações;
• desenhos CAD;
• modelos 3D;
• modelos Revit;
• modelos BIM;
• documentação As Built;
• bases cadastrais.

Os formatos também podem variar conforme a necessidade do cliente e podem incluir E57, RCP/RCS, LAS/LAZ quando aplicável, DWG, DXF, RVT, IFC e OBJ.

Qual é a precisão do Escaneamento 3D para Engenharia?

A precisão não é fixa para todos os projetos.

Ela depende de fatores como:

• equipamento utilizado;
• distância dos elementos;
• resolução configurada;
• quantidade de estações;
• características do ambiente;
• metodologia de registro;
• georreferenciamento;
• finalidade do levantamento.

Por isso, o nível de precisão deve ser definido conforme os requisitos técnicos de cada projeto, evitando afirmações absolutas como “erro zero” ou “exatidão garantida”.

Escaneamento 3D substitui levantamentos convencionais?

Nem sempre.

O escaneamento 3D pode ser utilizado de forma isolada ou complementar a métodos tradicionais de levantamento.

A escolha depende do objetivo, do tipo de ambiente, da precisão necessária e dos entregáveis esperados.

Em determinados casos, ele pode ser integrado à topografia convencional, GNSS e outras técnicas para estabelecer referências espaciais e ampliar a utilidade dos dados.

Diferença entre Escaneamento 3D para Engenharia e impressão 3D

Embora os dois temas utilizem a expressão “3D”, as intenções são diferentes.

O escaneamento 3D para engenharia está relacionado principalmente ao levantamento de ambientes, estruturas, instalações e equipamentos para uso técnico.

Já serviços ligados à impressão 3D normalmente estão associados à digitalização de pequenos objetos, prototipagem, design de produto e fabricação de peças.

Na LIDAR Topografia, o foco está em engenharia, topografia, indústria, arquitetura, BIM, retrofit e documentação da condição existente.

Quando utilizar Escaneamento 3D em um projeto de engenharia?

O uso pode ser indicado em situações como:

• reforma;
• retrofit;
• ampliação;
• documentação As Built;
• levantamento de estruturas;
• atualização de plantas;
• implantação de novos equipamentos;
• levantamento de tubulações;
• modelagem BIM;
• engenharia reversa;
• compatibilização de projetos.

Perguntas frequentes sobre Escaneamento 3D para Engenharia

O que é Escaneamento 3D para Engenharia?

É um levantamento tridimensional utilizado para registrar a condição existente de ambientes, estruturas, instalações e equipamentos e gerar dados que possam ser utilizados em projetos técnicos.

O Escaneamento 3D pode gerar uma nuvem de pontos?

Sim. A nuvem de pontos é um dos principais produtos do levantamento e pode servir como base para CAD, BIM, Revit e documentação técnica.

O Escaneamento 3D pode ser utilizado em reformas?

Sim. Ele pode registrar a condição existente antes de uma reforma ou retrofit e fornecer uma base para o desenvolvimento do novo projeto.

É possível utilizar Escaneamento 3D em BIM?

Sim. A nuvem de pontos pode ser utilizada como referência em processos de Scan to BIM.

O Escaneamento 3D pode apoiar Engenharia Reversa?

Sim. Dependendo do objeto e do escopo, os dados podem servir como base para reconstrução geométrica e desenvolvimento de documentação técnica.

O levantamento pode ser utilizado para As Built?

Sim. O escaneamento pode registrar a condição existente e apoiar a atualização de plantas e documentação As Built.

Quanto custa um Escaneamento 3D para Engenharia?

O valor depende da área, complexidade, localização, quantidade de estações, precisão requerida, processamento e entregáveis definidos no escopo.

Qual é o prazo de um levantamento?

O prazo depende da dimensão da área, complexidade do ambiente, quantidade de estações necessárias, processamento e tipo de entrega solicitado.

Escaneamento 3D para Engenharia com a LIDAR Topografia

O Escaneamento 3D para Engenharia permite registrar digitalmente estruturas, edificações, instalações e equipamentos existentes e transformar esses dados em bases técnicas para projetos.

A estratégia definida pela LIDAR Topografia posiciona Escaneamento 3D e Laser Scanner 3D como sua principal frente nacional, com foco em engenharia, indústria, BIM, As Built, nuvem de pontos e aplicações técnicas.

Para definir o escopo, é importante informar a localização, finalidade do levantamento, características do ambiente, precisão necessária e entregáveis esperados. A partir dessas informações, a metodologia pode ser estruturada de acordo com as necessidades do projeto.
