Escaneamento 3D: levantamento detalhado de estruturas, instalações e ambientes
O escaneamento 3D é uma tecnologia utilizada para registrar com alto nível de detalhamento a geometria de ambientes, estruturas, equipamentos e instalações existentes. A partir da captura de uma grande quantidade de informações espaciais, é possível criar uma representação digital das condições encontradas no local.
Esse tipo de levantamento pode ser aplicado em projetos de engenharia, arquitetura, construção civil e indústria, principalmente quando é necessário obter informações dimensionais, documentar estruturas existentes ou criar uma base técnica para estudos, reformas, ampliações e novos projetos.
O escaneamento tridimensional também é indicado para locais com geometrias complexas ou grande quantidade de elementos, nos quais levantamentos exclusivamente manuais podem exigir maior tempo e número de medições.
Como funciona o escaneamento 3D?
O levantamento é realizado com equipamentos capazes de medir rapidamente a distância entre sua posição e diferentes superfícies presentes no ambiente.
Durante a operação, são registrados inúmeros pontos com coordenadas tridimensionais. O conjunto dessas informações forma uma nuvem de pontos, que representa digitalmente a geometria dos elementos identificados durante o levantamento.
Quando necessário, o equipamento pode ser posicionado em diferentes locais para ampliar a cobertura e registrar áreas que apresentam maior complexidade espacial ou limitações de visualização.

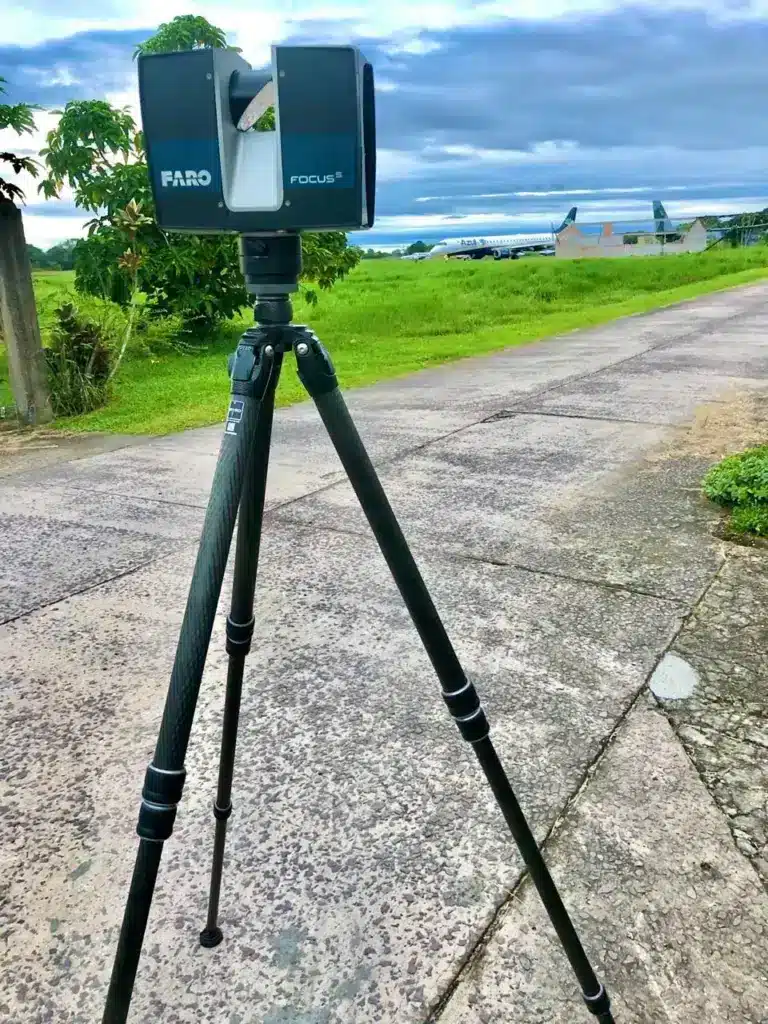

Escaneamento 3D com laser scanner
O laser scanner é uma das tecnologias utilizadas para realizar levantamentos tridimensionais. O equipamento utiliza feixes de laser para medir distâncias e registrar superfícies, estruturas e objetos presentes no ambiente.
Esse processo permite coletar uma grande quantidade de informações em um período reduzido, formando uma representação detalhada das condições existentes.
O laser scanner 3D pode ser utilizado em projetos que exigem levantamento de edificações, estruturas, instalações industriais, equipamentos e outros ambientes com necessidade de documentação tridimensional.
O que é uma nuvem de pontos?
A nuvem de pontos é o conjunto de coordenadas espaciais obtidas durante o escaneamento. Cada ponto representa uma posição identificada pelo equipamento e, em conjunto, essas informações reproduzem digitalmente a geometria do ambiente levantado.
Essa base pode ser utilizada para realizar medições, analisar elementos existentes, identificar interferências, documentar condições encontradas e apoiar diferentes etapas de projetos técnicos.
Dependendo do objetivo do trabalho, a nuvem de pontos também pode servir como referência para processos posteriores de modelagem tridimensional.
Escaneamento 3D e modelagem 3D são a mesma coisa?
Não. Embora os dois processos possam ser utilizados em conjunto, eles possuem funções diferentes.
O escaneamento 3D realiza o levantamento das condições físicas existentes, registrando ambientes, estruturas e objetos. Já a modelagem 3D consiste na criação de um modelo digital estruturado a partir dessas informações ou de outras referências técnicas.
Quando previsto no projeto, os dados obtidos pelo escaneamento podem servir como base para desenvolver modelos tridimensionais mais alinhados às condições reais encontradas no local.
Quais são as principais aplicações do escaneamento 3D?
A tecnologia pode ser utilizada em diferentes tipos de projetos e segmentos. Entre suas principais aplicações estão:
- Levantamento de estruturas existentes;
- Documentação de instalações industriais;
- Mapeamento de tubulações e equipamentos;
- Levantamento de fachadas e edificações;
- Projetos de engenharia e arquitetura;
- Reformas e retrofit;
- Planejamento de ampliações;
- Documentação As Built;
- Análise de interferências;
- Levantamento de áreas com geometria complexa;
- Atualização de documentação técnica;
- Base para processos de modelagem tridimensional.

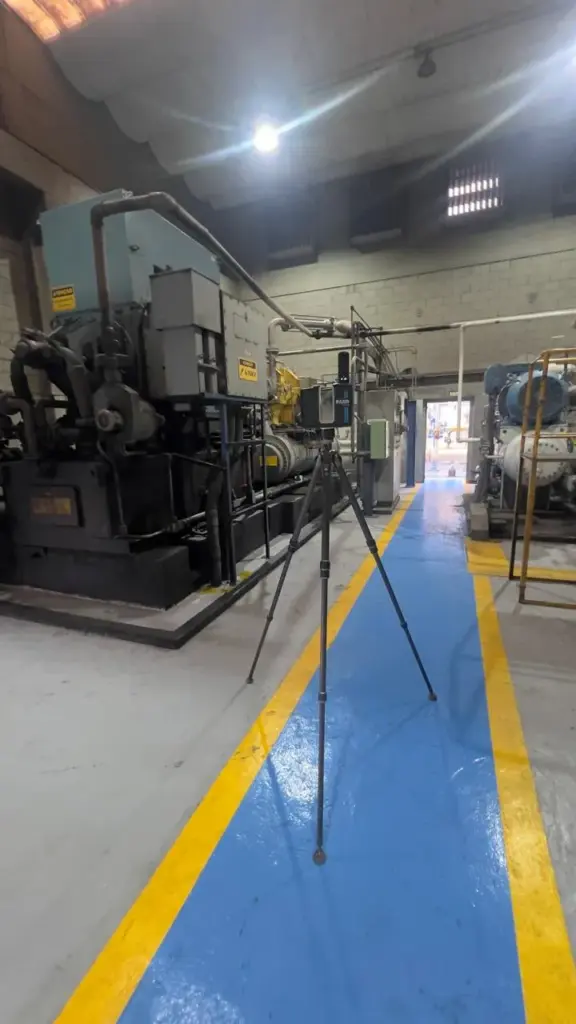

Escaneamento 3D industrial
Em ambientes industriais, o levantamento tridimensional pode ser utilizado para registrar estruturas metálicas, equipamentos, tubulações, linhas de produção, áreas técnicas e diferentes componentes das instalações existentes.
O escaneamento 3D industrial pode apoiar projetos de ampliação, modernização, adequação ou implantação de novos equipamentos, principalmente quando é necessário compreender com maior precisão a configuração atual da instalação.
Esse tipo de levantamento também pode ser útil quando plantas e documentos antigos já não representam corretamente as condições encontradas no ambiente.
Escaneamento 3D de estruturas existentes
Estruturas construídas podem sofrer modificações ao longo do tempo ou apresentar geometrias que dificultam a obtenção de todas as informações necessárias por métodos convencionais.
O escaneamento 3D de estruturas permite registrar suas características dimensionais e criar uma referência digital para análises, projetos de intervenção, reformas e atualização da documentação técnica.
A aplicação pode envolver edificações, estruturas metálicas, instalações industriais e outros elementos construtivos.

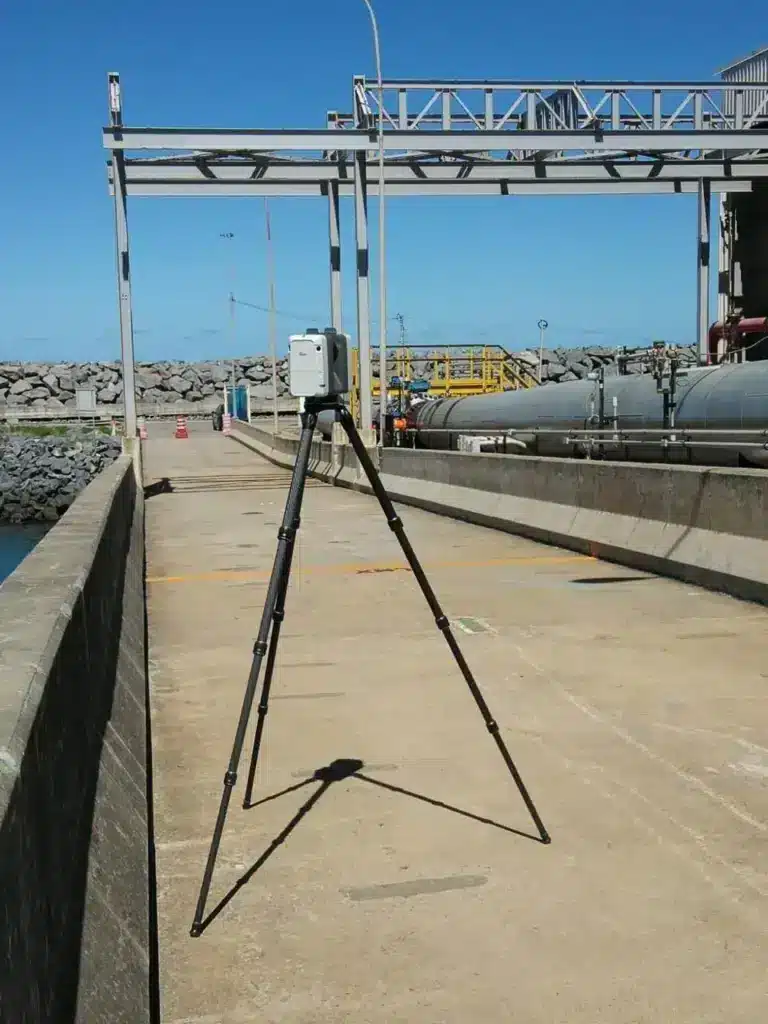

Escaneamento 3D de tubulações e instalações
Ambientes industriais com grande quantidade de tubulações, conexões, suportes e equipamentos podem apresentar elevada complexidade espacial.
O escaneamento 3D de tubulações permite registrar a disposição dos elementos existentes e criar uma base digital para estudos relacionados a alterações, ampliações e compatibilizações.
A representação tridimensional também facilita a compreensão das relações espaciais entre os diferentes componentes de uma instalação.
Escaneamento 3D para engenharia
Projetos desenvolvidos sobre instalações já existentes dependem de informações atualizadas sobre dimensões, posições e características do local.
O escaneamento 3D para engenharia pode apoiar estudos para reformas, ampliações, adequações, implantação de equipamentos e outros projetos realizados em estruturas existentes.
A utilização de uma base digital detalhada permite que as equipes envolvidas tenham uma referência comum durante o desenvolvimento das soluções técnicas.
Escaneamento 3D na construção civil e arquitetura
Na construção civil e na arquitetura, o escaneamento pode ser utilizado para registrar edificações existentes antes de reformas, retrofit, ampliações ou desenvolvimento de novos projetos.
Fachadas, ambientes internos, estruturas e diferentes elementos construtivos podem ser documentados digitalmente, criando uma base para análises e atualização de informações técnicas.
Esse processo é especialmente útil em imóveis que possuem documentação incompleta, plantas antigas ou alterações realizadas ao longo do tempo.
Escaneamento 3D para documentação As Built
A documentação As Built busca representar as condições efetivamente existentes após a execução ou alteração de uma estrutura ou instalação.
O escaneamento 3D pode auxiliar nesse processo ao fornecer informações espaciais sobre os elementos encontrados no local, permitindo utilizar os dados coletados como referência para atualização de documentos técnicos.
A aplicação pode ser relevante principalmente em ambientes industriais, obras existentes e instalações que passaram por diferentes intervenções ao longo do tempo.
Qual a diferença entre escaneamento 3D e levantamento convencional?
Os levantamentos convencionais continuam sendo adequados para diversas aplicações. O escaneamento 3D, porém, apresenta vantagens principalmente quando existe necessidade de registrar grande quantidade de informações ou geometrias mais complexas.
Enquanto métodos tradicionais normalmente trabalham com pontos previamente definidos durante o levantamento, o laser scanner registra uma quantidade muito maior de informações sobre as superfícies visíveis pelo equipamento.
Isso permite consultar posteriormente dimensões e elementos presentes no momento da coleta utilizando a nuvem de pontos como referência.
Quais são as vantagens do escaneamento 3D?
Dependendo das características e objetivos do projeto, o levantamento tridimensional pode apresentar benefícios como:
- Registro detalhado das condições existentes;
- Grande quantidade de informações dimensionais;
- Levantamento de geometrias complexas;
- Possibilidade de realizar medições sobre a nuvem de pontos;
- Documentação digital de estruturas e instalações;
- Apoio ao desenvolvimento de projetos As Built;
- Base para modelagem tridimensional;
- Facilidade de compartilhamento das informações entre equipes;
- Apoio ao planejamento de reformas e ampliações;
- Melhor compreensão espacial dos ambientes analisados.
Quando contratar um serviço de escaneamento 3D?
O serviço pode ser considerado quando um projeto depende de informações detalhadas sobre as condições reais de um ambiente, estrutura, equipamento ou instalação.
Entre as situações mais comuns estão reformas, ampliações industriais, levantamento de estruturas existentes, atualização de documentação, planejamento de novas instalações, desenvolvimento de As Built e projetos de engenharia realizados sobre áreas já construídas.
Também pode ser indicado quando a complexidade do ambiente torna necessário registrar uma quantidade maior de informações espaciais para utilização posterior.
Como definir o escopo de um levantamento 3D?
Antes da execução, é importante compreender qual será a finalidade dos dados obtidos. O objetivo do projeto influencia aspectos como extensão da área levantada, nível de detalhamento necessário e forma de processamento das informações.
Um levantamento destinado apenas à documentação pode apresentar necessidades diferentes de um projeto que utilizará os dados para modelagem, análise de interferências ou desenvolvimento de novas instalações.
Como escolher uma empresa de escaneamento 3D?
A escolha deve considerar a experiência da empresa com levantamentos tridimensionais, a tecnologia empregada e a capacidade de compreender as necessidades técnicas do projeto.
Também é importante avaliar como os dados serão processados e utilizados posteriormente, principalmente quando o levantamento servirá de base para projetos de engenharia, arquitetura, indústria ou construção civil.
Para projetos realizados na região, o escaneamento 3D em São Paulo pode atender demandas de levantamento de estruturas, instalações e ambientes que necessitem de documentação tridimensional.
Quais informações podem ser obtidas com o escaneamento 3D?
Os resultados dependem do objetivo e do escopo definido para cada levantamento. A nuvem de pontos é uma das principais bases obtidas durante o processo e reúne as informações espaciais capturadas pelo equipamento.
A partir desses dados, podem ser realizadas medições, análises e outras aplicações técnicas. Quando previsto no escopo, as informações também podem servir como referência para elaboração de modelos tridimensionais ou documentação técnica.
Dúvidas frequentes sobre escaneamento 3D
O que é escaneamento 3D?
É um método de levantamento utilizado para registrar digitalmente a geometria de ambientes, estruturas, equipamentos e objetos por meio de informações tridimensionais.
Para que serve o laser scanner 3D?
O equipamento é utilizado para medir distâncias e registrar superfícies presentes no ambiente, criando uma grande quantidade de informações espaciais sobre o local.
O que é uma nuvem de pontos?
É um conjunto de coordenadas tridimensionais obtidas durante o levantamento. Esses pontos representam digitalmente as superfícies registradas pelo equipamento.
Escaneamento 3D gera automaticamente um modelo 3D?
Não. O escaneamento produz informações de levantamento, como a nuvem de pontos. A criação de um modelo tridimensional é uma etapa posterior e pode ser realizada quando fizer parte do escopo do projeto.
O escaneamento 3D pode ser utilizado em indústrias?
Sim. A tecnologia pode ser utilizada para levantamento de equipamentos, estruturas, tubulações e diferentes áreas de instalações industriais.
Escaneamento 3D pode ser utilizado em reformas?
Sim. O levantamento pode registrar as condições existentes antes do desenvolvimento de projetos de reforma, retrofit, ampliação ou adequação.
Escaneamento 3D pode ser utilizado para As Built?
Sim. Os dados coletados podem servir como referência para documentação e atualização das condições existentes de estruturas e instalações.
Qual a diferença entre escaneamento 3D e modelagem 3D?
O escaneamento registra digitalmente um elemento ou ambiente físico existente. Já a modelagem cria uma representação digital estruturada, podendo utilizar a nuvem de pontos como uma de suas referências.
Onde o escaneamento 3D pode ser aplicado?
A tecnologia pode ser utilizada em engenharia, arquitetura, construção civil, ambientes industriais, edificações, estruturas, tubulações e outras situações que exijam levantamento tridimensional detalhado.
Serviço de escaneamento 3D
A Lidar Topografia realiza levantamentos com tecnologia de escaneamento 3D para aplicações em engenharia, indústria, arquitetura e construção civil.
O serviço pode ser utilizado para registrar estruturas e instalações existentes, gerar informações tridimensionais e fornecer uma base técnica para diferentes necessidades de levantamento e desenvolvimento de projetos.
