Laser Scanner para Engenharia, Projetos Técnicos e Levantamentos 3D

O Laser Scanner para Engenharia é utilizado para registrar com alto nível de detalhamento a condição existente de estruturas, edificações, instalações, equipamentos e ambientes técnicos. A tecnologia permite transformar o espaço físico em uma base tridimensional que pode ser utilizada em projetos de engenharia, retrofit, documentação As Built, compatibilização e modelagem.

A partir da captura em campo, são geradas nuvens de pontos que podem servir como referência para plantas, cortes, elevações, CAD, BIM, Revit e outras entregas técnicas previstas no escopo.

Na LIDAR Topografia, esse tipo de levantamento está diretamente ligado à estratégia de Escaneamento 3D e Laser Scanner 3D, definida pelo cliente como a principal frente nacional do projeto.

Para entender de forma mais ampla a tecnologia utilizada nesse processo, o conteúdo sobre Laser Scanner 3D apresenta como funciona a captura tridimensional e a geração da nuvem de pontos.

Para que serve o Laser Scanner na Engenharia?

O Laser Scanner é especialmente útil quando um projeto depende do conhecimento detalhado da condição existente antes do desenvolvimento de novas intervenções.

Entre as principais aplicações estão:

• levantamento cadastral;
• documentação As Built;
• retrofit;
• reformas;
• ampliações;
• levantamento de estruturas;
• cadastro de tubulações;
• levantamento de equipamentos;
• compatibilização de projetos;
• análise de interferências;
• engenharia reversa;
• desenvolvimento de bases para BIM e Revit.

O objetivo é fornecer uma representação digital da realidade encontrada em campo para apoiar decisões técnicas ao longo do projeto.

Como funciona um levantamento com Laser Scanner para Engenharia?

O serviço normalmente começa pela análise do objetivo técnico do projeto.

A equipe avalia fatores como área, complexidade do ambiente, acessibilidade, necessidade de georreferenciamento, nível de detalhamento e formatos que deverão ser entregues.

Planejamento técnico

Antes da captura são definidos:

• áreas que precisam ser levantadas;
• pontos de posicionamento;
• nível de resolução;
• precisão requerida;
• referências espaciais;
• características do ambiente;
• entregáveis necessários.

Essa etapa permite adaptar a metodologia ao tipo de projeto.

Captura tridimensional

O equipamento registra as superfícies visíveis do ambiente a partir de diferentes posições.

Em projetos complexos, são utilizadas diversas estações para ampliar a cobertura e reduzir zonas sem informação.

Registro das estações

As capturas realizadas em campo são posteriormente integradas para formar uma nuvem de pontos consolidada.

Processamento

Após a captura, os dados são organizados e tratados para utilização em engenharia.

Dependendo do escopo, podem ser transformados em:

• plantas;
• cortes;
• elevações;
• desenhos CAD;
• modelos tridimensionais;
• bases BIM;
• modelos Revit;
• documentação cadastral.

Nuvem de pontos para Engenharia

A nuvem de pontos é um dos principais produtos gerados pelo levantamento com Laser Scanner.

Ela representa tridimensionalmente a condição existente e pode ser utilizada como referência por equipes de engenharia, arquitetura, projeto e manutenção.

Um fluxo comum pode seguir:

Captura → Registro → Georreferenciamento → Nuvem de pontos → CAD, BIM ou Revit

Esse tipo de base é especialmente útil quando os desenhos existentes estão desatualizados ou quando é necessário trabalhar diretamente com a geometria encontrada no local.

Laser Scanner para projetos As Built

Uma das aplicações mais relevantes em engenharia é a documentação As Built.

O Laser Scanner permite registrar a configuração existente de:

• estruturas;
• edificações;
• fachadas;
• equipamentos;
• tubulações;
• instalações;
• layouts;
• áreas técnicas.

Esses dados podem apoiar atualização de plantas, reformas, ampliações e desenvolvimento de novos projetos.

O relatório encaminhado pelo cliente destaca Levantamento As Built com Laser Scanner 3D como uma das principais oportunidades estratégicas para o projeto.

Laser Scanner para retrofit e reformas

Projetos de retrofit normalmente dependem de informações confiáveis sobre a estrutura existente.

O Laser Scanner pode fornecer uma base para:

• estudar alterações;
• planejar ampliações;
• desenvolver novas instalações;
• atualizar layouts;
• analisar interferências;
• compatibilizar disciplinas;
• documentar o ambiente antes da intervenção.

Nesse contexto, o Escaneamento 3D para Engenharia pode complementar a compreensão sobre aplicações da tecnologia em projetos de engenharia.

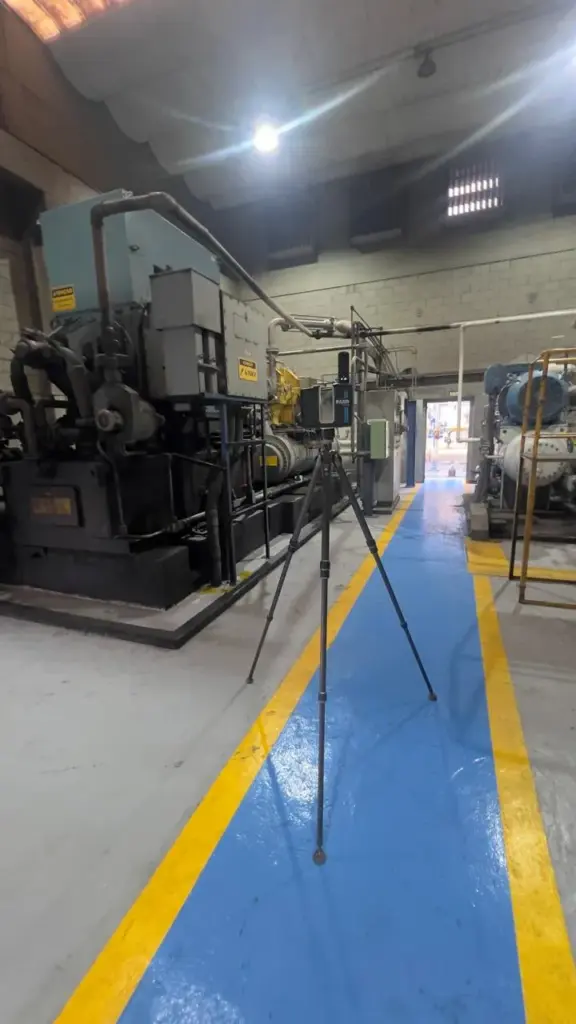

Laser Scanner para plantas industriais

Ambientes industriais podem apresentar grande concentração de equipamentos, estruturas metálicas, tubulações e instalações.

O levantamento tridimensional permite registrar esses elementos e gerar uma base para projetos de atualização, expansão ou modificação.

Entre as aplicações estão:

• levantamento de plantas existentes;
• cadastro de equipamentos;
• levantamento de tubulações;
• retrofit industrial;
• alteração de layout;
• análise espacial;
• planejamento de novas instalações;
• documentação As Built.

Para projetos mais específicos nesse ambiente, o conteúdo sobre Escaneamento 3D Industrial aprofunda as aplicações em plantas, estruturas e instalações industriais.

Laser Scanner para estruturas existentes

Estruturas metálicas, elementos de concreto, fachadas e demais componentes podem ser registrados tridimensionalmente para servir como base em projetos técnicos.

Esse levantamento pode apoiar:

• atualização de documentação;
• levantamento cadastral;
• planejamento de intervenções;
• retrofit;
• ampliação;
• compatibilização;
• estudos geométricos.

Quando a necessidade estiver relacionada à avaliação mais detalhada da condição existente, o Escaneamento 3D para Inspeção Técnica pode ser utilizado como referência complementar.

Laser Scanner e BIM

Os dados capturados podem ser utilizados em processos de Scan to BIM, nos quais a condição existente é utilizada como referência para o desenvolvimento de um modelo digital.

Esse fluxo pode apoiar:

• retrofit;
• reformas;
• documentação cadastral;
• modelagem de instalações;
• compatibilização;
• planejamento de intervenções.

O relatório do cliente identifica Scan to BIM, Escaneamento 3D para BIM e Escaneamento 3D para Revit entre as palavras e aplicações prioritárias da estratégia nacional.

Laser Scanner e Revit

A nuvem de pontos pode ser utilizada como referência no Autodesk Revit para modelagem da condição existente.

O fluxo pode seguir:

Laser Scanner → Nuvem de pontos → Processamento → Modelagem em Revit

O escaneamento não gera automaticamente um modelo BIM final. A nuvem de pontos fornece a base geométrica que posteriormente pode ser interpretada conforme os requisitos e o nível de desenvolvimento do projeto.

Laser Scanner para Engenharia Reversa

O levantamento tridimensional também pode servir como referência em processos de engenharia reversa.

Essa aplicação pode ser utilizada quando é necessário registrar geometricamente:

• equipamentos;
• estruturas;
• componentes;
• instalações;
• sistemas existentes.

A partir dos dados levantados, a equipe de engenharia pode desenvolver documentação, modelos ou estudos de adaptação conforme a finalidade do projeto.

Quais entregáveis podem ser gerados?

Os entregáveis variam conforme o escopo técnico.

Entre os materiais que podem fazer parte do projeto estão:

• nuvem de pontos;
• plantas;
• cortes;
• elevações;
• desenhos CAD;
• modelos 3D;
• modelos Revit;
• modelos BIM;
• documentação As Built.

Os formatos podem incluir, conforme necessidade e escopo:

• E57;
• RCP/RCS;
• LAS/LAZ;
• DWG;
• DXF;
• RVT;
• IFC;
• OBJ.

A análise do cliente destaca que a apresentação dos entregáveis deve ser um dos pontos fortes das páginas comerciais da LIDAR.

Metodologia do levantamento com Laser Scanner

Um projeto pode ser organizado em diferentes etapas.

1. Análise do projeto

Avaliação da área, objetivo, precisão necessária, acessibilidade e entregáveis.

2. Planejamento de campo

Definição das posições de captura e referências necessárias.

3. Levantamento

Registro tridimensional das estruturas, ambientes e elementos existentes.

4. Registro das estações

Integração das diferentes capturas realizadas.

5. Georreferenciamento

Associação a referências topográficas quando previsto no escopo.

6. Processamento

Organização e tratamento da nuvem de pontos.

7. Entrega

Disponibilização dos arquivos conforme a necessidade do projeto.

Essa estrutura está alinhada à metodologia sugerida no relatório técnico encaminhado pelo cliente.

Qual é a precisão do Laser Scanner para Engenharia?

A precisão varia conforme as condições do projeto.

Ela pode ser influenciada por fatores como:

• equipamento utilizado;
• distância dos elementos;
• resolução configurada;
• quantidade de estações;
• ambiente;
• metodologia de registro;
• georreferenciamento;
• finalidade do levantamento.

Por isso, é mais adequado definir precisão e tolerância conforme cada escopo do que utilizar afirmações absolutas como “erro zero” ou “precisão perfeita”. Esse cuidado também foi apontado na análise técnica realizada pelo cliente.

Laser Scanner substitui métodos tradicionais de levantamento?

Nem sempre.

O Laser Scanner pode ser utilizado de forma complementar à topografia convencional, GNSS e outras técnicas.

A definição depende da finalidade do levantamento, das referências necessárias e dos entregáveis esperados.

Em alguns projetos, a combinação de diferentes métodos oferece uma base mais adequada para o desenvolvimento do trabalho.

Laser Scanner para Engenharia e impressão 3D são a mesma aplicação?

Não.

O Laser Scanner aplicado à engenharia está direcionado principalmente ao levantamento de edificações, estruturas, instalações, plantas industriais e ambientes existentes.

Já serviços ligados à impressão 3D normalmente envolvem digitalização de objetos, prototipagem e fabricação.

Na estratégia da LIDAR Topografia, o foco está em engenharia, indústria, BIM, As Built, nuvem de pontos, retrofit e documentação técnica, evitando competir semanticamente com aplicações pouco relacionadas ao serviço real da empresa.

Quando utilizar Laser Scanner em um projeto de Engenharia?

A tecnologia pode ser utilizada em situações como:

• levantamento de estrutura existente;
• retrofit;
• reforma;
• ampliação;
• levantamento As Built;
• levantamento de tubulações;
• cadastro de equipamentos;
• modelagem BIM;
• engenharia reversa;
• atualização de plantas;
• compatibilização de projetos.

Perguntas frequentes sobre Laser Scanner para Engenharia

O que é Laser Scanner para Engenharia?

É a aplicação da tecnologia de escaneamento tridimensional em levantamentos técnicos destinados a projetos de engenharia, documentação, retrofit, As Built, BIM e outras aplicações.

O Laser Scanner gera nuvem de pontos?

Sim. A nuvem de pontos é um dos principais produtos da captura tridimensional.

O Laser Scanner pode ser utilizado para As Built?

Sim. A tecnologia pode registrar a condição existente de estruturas, edificações e instalações para apoiar documentação As Built.

Laser Scanner pode ser utilizado em BIM?

Sim. A nuvem de pontos pode servir como referência para processos de Scan to BIM.

É possível utilizar os dados no Revit?

Sim. A nuvem de pontos pode ser utilizada como referência para modelagem em Revit, conforme os requisitos do projeto.

O Laser Scanner pode ser utilizado em plantas industriais?

Sim. A tecnologia pode registrar estruturas, equipamentos, tubulações e instalações para projetos industriais.

Laser Scanner pode apoiar Engenharia Reversa?

Sim. Dependendo do escopo, os dados podem servir como base para documentação e reconstrução geométrica de elementos existentes.

Quanto custa um levantamento com Laser Scanner?

O valor depende da área, complexidade do ambiente, localização, quantidade de estações, precisão requerida, processamento e entregáveis.

Laser Scanner para Engenharia com a LIDAR Topografia

O Laser Scanner para Engenharia permite registrar digitalmente estruturas, instalações e ambientes existentes e transformar essas informações em uma base técnica para projetos.

A estratégia atual da LIDAR Topografia coloca Escaneamento 3D e Laser Scanner 3D como sua principal frente nacional, com aplicações em engenharia, indústria, BIM, As Built, nuvem de pontos, Revit e engenharia reversa.

Para definir o levantamento, é importante informar a localização, objetivo do projeto, características da área, precisão necessária e entregáveis esperados. A partir dessas informações, a metodologia pode ser estruturada conforme as necessidades técnicas da demanda.
